Специфика монтажа полотенцесушителя
Перед тем, как подключить полотенцесушитель в ванной, надо решить, каким методом вы это будете делать.
Они могут быть следующими:
- Устройство подключается к системе горячего водоснабжения. Благодаря такому методу обеспечивается обогрев круглогодично. Нагрев полотенцесушителя осуществляется, когда включена горячая вода – в ночные часы происходит остывание прибора, даже если он подключен через стояк.
- Полотенцесушитель врезается в систему отопления. Способ можно использовать, даже если отсутствует центральная сеть ГВС. За счет того, что теплоноситель циркулирует принудительно, прибор круглосуточно остается теплым. Такое подключение полотенцесушителя имеет один минус – прибор работает лишь в холодное время года.
Если устройство заменяется в многоквартирном доме, и при этом меняется метод его установки, необходимо разработать проект и утвердить его в компании, предоставляющей жилищно-коммунальные услуги. Документация оформляется примерно один месяц.
Монтаж полотенцесушителя в ванной осуществляется с соблюдением следующих условий:
- Необходимо, чтобы диаметр труб прибора подходил к диаметру стояка, сужаться трубы от поставленных фитингов не должны.
- Между отводами полотенцесушителя должен быть предусмотрен байпас. Это особая перемычка, выполняющая следующие функции:
- сохраняет скорость движение воды по всему стояку;
- разделяет потоки теплоносителя, что обеспечивает сохранение тепла для дальнейших точек забора воды;
- весомое преимущество установки байпасов состоит в том, что полотенцесушитель можно отключить для выполнения ремонтных работ, не останавливая функционирование системы полностью.
- Нельзя устанавливать запорную арматуру на участке трубы до перемычки и на самом байпасе. Если не соблюдать данные условия, то можно столкнуться со следующими последствиями:
- вода станет медленно циркулировать по стояку, упадет температура теплоносителя;
- в квартирах, находящихся по направлению, по которому подается вода, ухудшится напор.
Возможно оборудование замыкающих участков обычными шаровыми вентилями на перемычке и магистрали подачи либо отличающимися большей функциональностью 3-х ходовыми кранами, которые обеспечивают направление теплоносителя в байпас или радиатор.
- Согласно СНиП, полотенцесушитель необходимо размещать на высоте 1,2 м от пола.
- Допустимое расстояние между устройством и облицовочным материалом стен составляет:
- 50-70 мм – при диаметре полотенцесушителя 250 мм и больше;
- 35-40 мм – при сечении труб менее 250 мм.
Если в схеме установки имеется байпас, то на двух замыкающих участках устройства можно поставить отсечные шаровые краны.
Монтаж полотенцесушителя в стояк
Как уже говорилось, установка полотенцесушителя к стояку горячего водоснабжения дает возможность обеспечить бесперебойное функционирование прибора на протяжении круглого года. В ванной всегда будет тепло и сухо. Также это удобно в плане оплаты коммунальных услуг – при питании устройства от стояка ГВС, оно не будет считаться прибором отопления, а тепловая энергия, которая будет потребляться, будет учтена лишь как расходы на подогревание воды.
Установка полотенцесушителя к трубам стояка осуществляется в следующей последовательности:
- Подготавливаются материалы и инструменты. Чтобы установить водяной полотенцесушитель, надо взять разводной ключ, дрель с низкой скоростью, плашки для нарезки резьбы, кран Маевского, шурупы и дюбели, фитинги, герметик. Сборка непосредственно системы выполняется из самого устройства, байпаса и нескольких патрубков, их длина зависит от способа подключения прибора и его расположения.
- Снимается старое устройство. Чтобы снять старое оборудование и поставить новое, необходимо иметь разрешение от компании, предоставляющей жилищно-коммунальные услуги. Ее специалист перекроет общий стояк на определенный период. Если надо демонтировать старый полотенцесушитель, это делают путем снятия с резьбовых соединений или срезания, а потом снятия с креплений.
- Подготавливаются отводы и байпасы. На отводы после перемычки устанавливаются шаровые краны.
- Делается разметка под крепления. При этом учитывается уклон отводов, горизонтальное положение прибора и промежуток между его частями. Когда разметка проверена, можно переходить к сверлению отверстий, ввинчиванию дюбелей и установки кронштейнов.
Монтаж полотенцесушителя лучше проводить при капитальном ремонте ванной комнаты или замене стояка. Это даст возможность подобрать самые оптимальные виды материалов и подходящий способ подключения.
Врезка ПС в централизованную отопительную систему
Врезать полотенцесушитель таким способом можно лишь не в сезон отопления. Для этого потребуется получение разрешения организации, предоставляющей ЖКУ, перекрытие стояка и сливание холодной воды.
Чтобы подготовить отводы, рекомендуется позвать специалиста из управляющей компании. Если в будущем произойдет авария, а у вас на руках будет документ со списком проведенных работ, это снимет с вас ответственность за происшедшее.
Для минимизации вероятности протечек на самом устройстве используются запорные краны, устанавливаемые после байпаса. Большой минус такого метода подключения полотенцесушителя – проверить, насколько система герметична, получится не сразу.

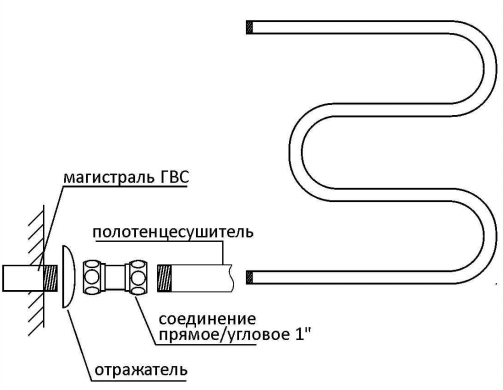

Подключение U- и М-образных полотенцесушителей
Такие виды полотенцесушителей подключать легче всего. Ошибиться можно, но не из-за особенностей схемы подключения, а если не соблюдать определенные нюансы установки.
Хоть сейчас и существует большой выбор видов полотенцесушителей, множество людей предпочитают именно классический вариант – U- и М-образные приборы. Некоторых в целом устраивает внешний вид устройств, другие попросту не желают менять подводку от стояка, которая рассчитана именно на эту модель полотенцесушителя. Кроме того, большое значение имеет низкая цена и простая установка.
Разумеется, современные модели подобного вида – это вполне эстетичные агрегаты из хромированной или нержавеющей стали, либо цветных металлов. Однако подключаются они таким же образом, что и выпускавшиеся много лет назад изделия из гнутых труб ВГП.
Монтаж U- и М-образных полотенцесушителей осуществляется после окончания подготовительных работ. Выполняется подсоединение патрубков, фитингов и уголков к подготовленным отводам. В качестве уплотнителя используется фум-лента или прокладка из силикона.
Установка прибора осуществляется одновременно на поставленные кронштейны и отводы. Для закрепления устройства используются шурупы.
По завершении работ выполняется тестирование системы на исправность функционирования и герметичность. Систему отопления или горячей воды на время открывают, чтобы прибор заполнился водой. Результатом правильного подключения станет ее свободная циркуляция в системе, не промокание стыков, а поверхность из металла будет горячей.
Подключение полотенцесушителей типа «лесенка»
Для таких приборов применяется в основном боковая и диагональная схема установки. При подключении снизу можно поставить на отводы поворотные уголки, а также патрубки, способствующие подведению труб сбоку.
Устройство устанавливается в такой же последовательности, что и U- и М-образные полотенцесушители. Конфигурация важна только тогда, когда выбирается схема и делается разметка. Установка кронштейнов производится в двух точках на уровне центра агрегата.

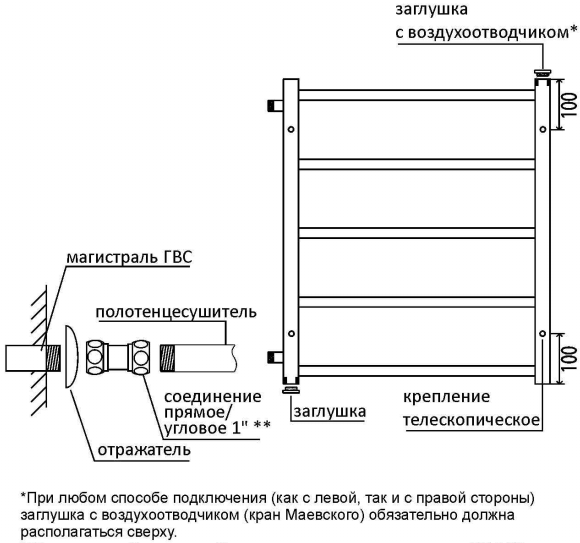

Схемы бокового подключения полотенцесушителя

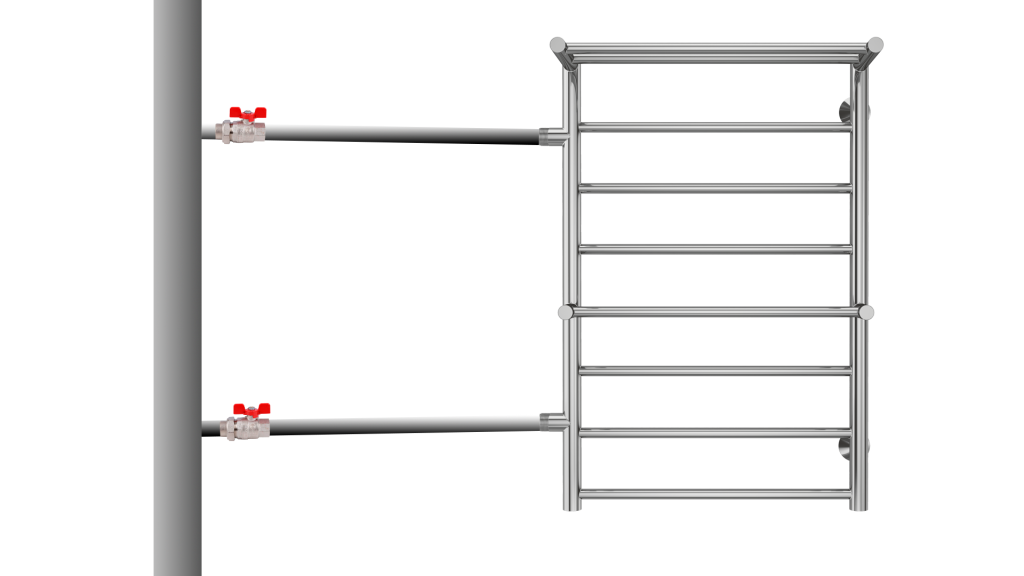

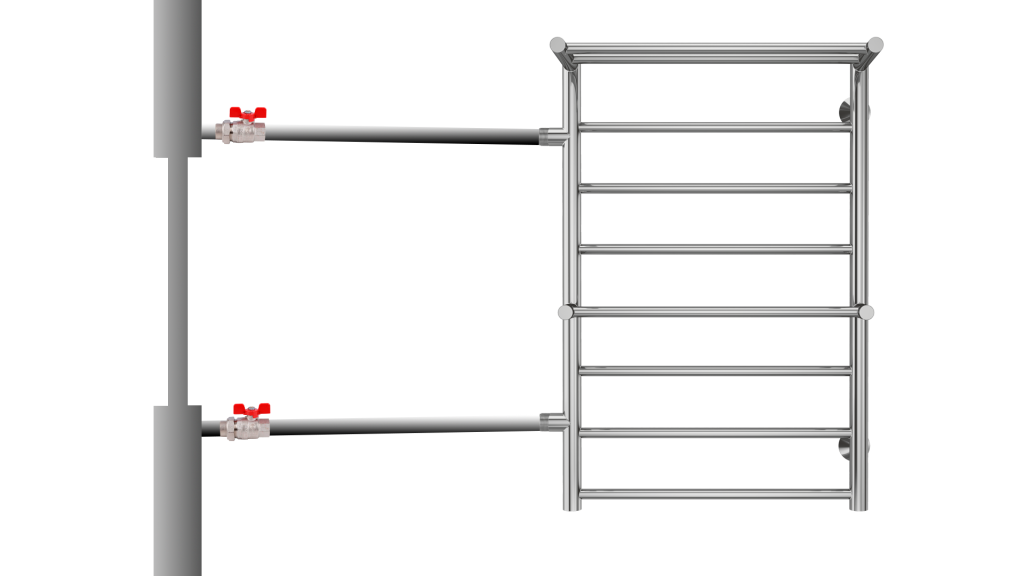

В первую очередь приведем самые простые схемы, которые привлекают своей универсальностью и исправной работой.
Такая схема отлично подходит к полотенцесушителям типа «лесенка». Байпас – простой, т.е. не нужно уменьшать диаметр или смещать. На работу устройства почти не влияет то, с какой скоростью происходит циркуляция воды в стояке, а также ее напор и направление. Если необходимо, участки подводки можно сделать достаточно большой длины – до 400-500 см. Однако необходимо соблюдать ряд важных особенностей, которые можно не всегда сразу заметить и понять.
Необходимо, чтобы верхняя точка, где прибор подключается к стояку, обязательно была выше соединительного узла, расположенного сверху полотенцесушителя. То же самое касается и нижней точки – она должна быть расположена ниже участка, где подключается нижняя подводка к агрегату. Чтобы добиться этого, надо придать трубам подводки несильный уклон – хватит двух-трех сантиметров изменений высоты на погонный метр. Это можно не делать, если устройство удалено от стояка не более, чем на два метра, и когда для подводки используются трубы с внутренним диаметром в дюйм и больше – в этом случае достаточно горизонтальной прокладки.
Необходимо, чтобы участки подводки были ровными. Не должно быть изгибов из-за риска скопления в них воздуха. Следует знать, что уровень воздуха в трубах горячего водоснабжения всегда больше, нежели в ХВС.
Внутренний диаметр подводки должен составлять не меньше 20 мм, проходы кранов и вентилей – также минимум 20 мм.
Трубы на месте подводки обычно термоизолируют. В основном их маскируют прорезанными штрабами, поэтому в любом случае потребуется изоляция – это позволит избежать рассеивания тепла в стене.
Выше уже было сказано, что смещать или зауживать байпас не нужно. Можно сказать даже больше – из-за подобных мер такая схема подключения полотенцесушителя стала бы менее универсальной, поскольку, когда вода будет подавать снизу вверх, может произойти полное запирание устройства, после чего оно перестанет работать.
При подаче сверху вниз прибор с зауженной перемычкой станет функционировать без каких-либо усовершенствований, поэтому смысла в этом нет.
В некоторых случаях, используя подобную схему, полотенцесушитель подключают диагональным способом. Работать прибор, подключенный таким методом, будет. Однако даст ли этот вариант какие-либо преимущества? Видимо тут работает стереотип по аналогии с отопительными радиаторами. Для них, на самом деле, такой способ подключения даст определенный выигрыш в отдаче тепла, она станет выше на несколько процентов, что весьма ощутимо, если пересчитать на весь дом. В нашем же случае, когда речь идет об одном компактном отопительном устройстве, можно точно сказать, что значительной разницы ощущаться не будет, поэтому лучше не прибегать к усложнениям монтажа. Однако сам по себе способ, без всяких сомнений, абсолютно рабочий и очень действенный. Нужно отметить, в каком направлении будет диагональ, также не имеет какого-либо значения – полотенцесушитель можно установить в любом.
Мы привели основные схемы, а сейчас расскажем о нескольких вариантах.

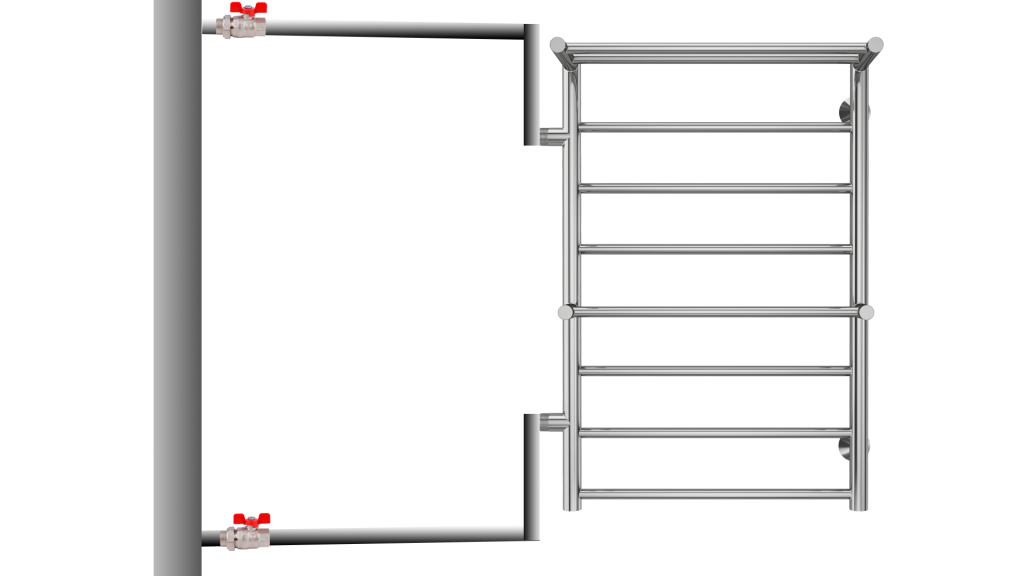

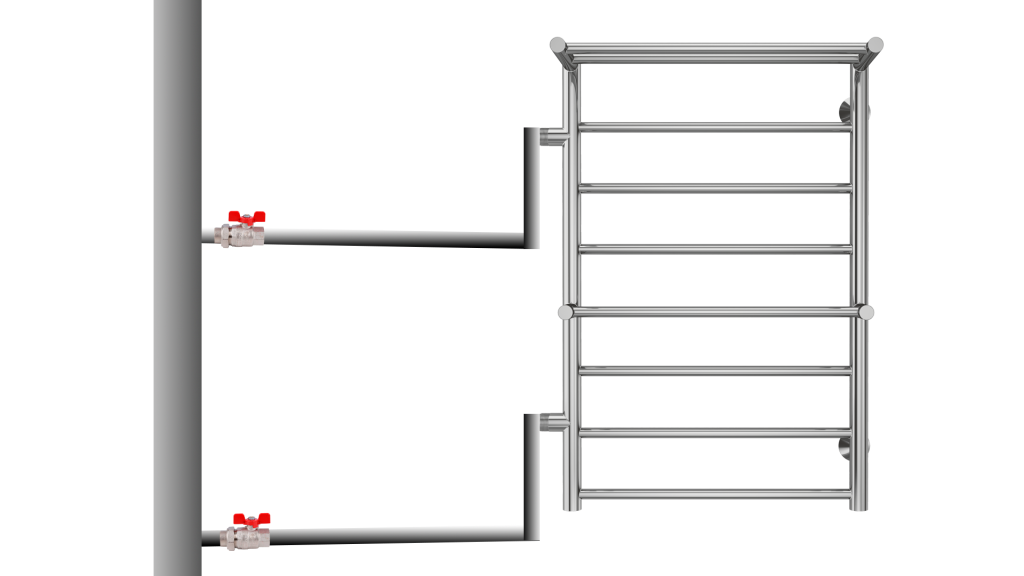

К примеру, если в стояке есть старые тройники, которые разнесены выше, нежели высота агрегата, а переделок совершать не хочется. Либо в связи с другими обстоятельствами врезку в стояк необходимо сделать на расстоянии более высоком или низком, чем расположено устройство, например, для маскировки горизонтальных участков. Каких-то сложностей тут нет – можно легко найти решение.
Отличие состоит лишь в наличии вертикальных участков мест подключения сверху и снизу горизонтальной подводки. Надо отметит, что они могут любой длины, разумеется, в разумных пределах.
Еще одна сложность – расположение бывших труб подводки от стояка на чересчур близком расстоянии друг к другу. Если вы не желаете переделок, то может использовать следующий вариант:
В этом случае не получится соблюдать правило, что точка подключения, расположенная сверху, должна быть выше полотенцесушителя. Результатом этого может стать образование «горба» - специфического перехода, где может происходить скопление воздуха, который содержится в воде. Стоит отметить, что там же станет формироваться воздушная пробка, если вода в стояке временно прекратит подаваться. Это означает, что не обойтись без монтажа агрегата, предназначенного для стравливания этого воздуха. Участок, в который нужно его устанавливать, отмечен желтой стрелой.
Самый простой способ – это монтаж крана Маевского, в этом случае надо будет вручную выпускать воздух, когда это необходимо. Усовершенствованная вариация – автоматический воздухоотводящее устройство, оно будет само осуществлять выпуск накопившихся газов.
Но как быть, когда от старой врезки все-таки остался байпас, который был заужен или смещен? Потребуется переделка? Попробуем разобраться.
Рассмотрим самую простую основную схему. Согласно практике, она демонстрирует исправную работу лишь при потоке воды сверху вниз. При другом направлении – высок риск того, что часть воды, идущей вверх, перенаправится в агрегат, в котором под воздействием теплового насоса навстречу ей будет двигаться другой поток (вода меньшей температуры, которая перетекает вниз под воздействием силы тяжести). Так встретятся два вектора, двигающихся в разных направлениях. И высок риск того, что произойдет запирание контура прибора.
Такая система отличается неустойчивостью и большой зависимостью от температуры и скорости циркуляции воды в стояке. К примеру, когда горячая вода много разбирается по этажам, возможно значительное уменьшение циркуляции или ее полная остановка. Это значит, что полотенцесушитель будет чуть теплым, либо вовсе холодным.
В данной ситуации диагональная врезка не только не сделает прибор более эффективным, но и может, наоборот, еще больше тормозить циркуляцию воды. То же самое произойдет, если сместить байпас, поэтому рассказывать отдельно об этом не будем. Единственное, что следует упомянуть – необходимо, что смещенный байпас соответствовал диаметру стояка. Случается, что и его делают зауженным, что абсолютно неприемлемо.
Какой вывод можно из всего этого сделать? Если вы «унаследовали» стояк, на котором байпас заужен или смещен, то не переделывать это можно только, если поток движется сверху внизу (кстати, именно это и правильно). При противоположном направлении или отсутствии у владельца таких сведений – желательно выполнить переход на универсальную схему, не подводящую никогда.

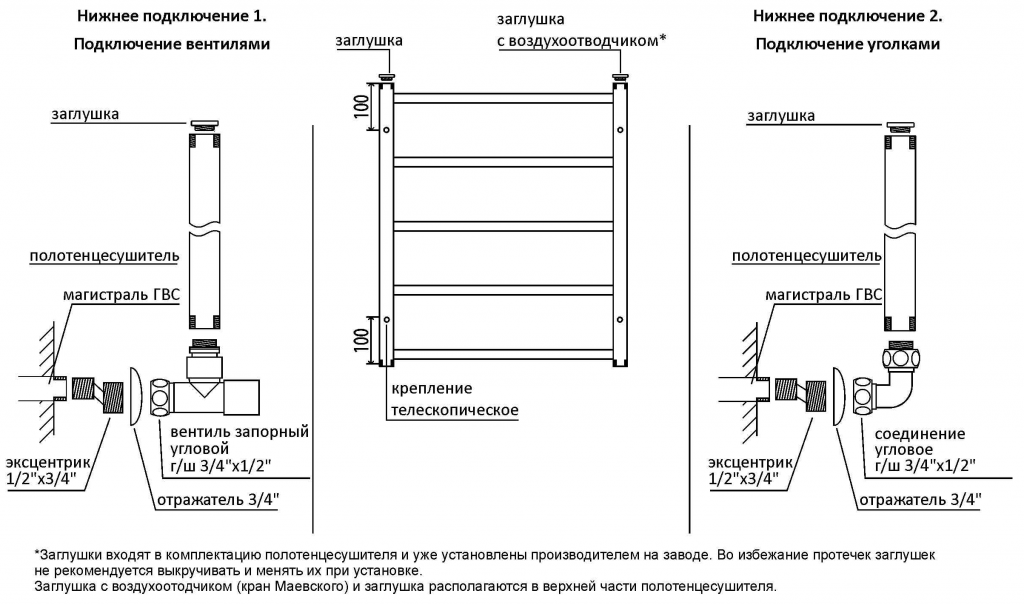

Схемы нижнего подключения полотенцесушителя
Некоторые хозяева жилплощади выбирают именно такой способ. На самом деле, его проще замаскировать штрабами, либо декоративным кожухом. Учитывая спрос, изготовители выпускают большое количество моделей, которые предназначены для такого подключения.
Может показаться, что здесь никаких особых нюансов нет, но этот нет так. С нижним подключением даже больше сложностей, нежели с боковым.
Сразу стоит сказать, что какая бы схема нижней врезки ни была выбрана, по теплоотдаче она будет менее эффективная, чем универсальные боковые. Хотя на бытовом уровне это заметить трудно. Еще одна особенность – для всех схем с нижним подключением полотенцесушителя в ванной надо устанавливать воздухоотводчик. Поскольку исключений быть не может, каждый раз напоминать про то, что это устройство необходимо, мы не будет.
Разберем, какие могут быть схемы.

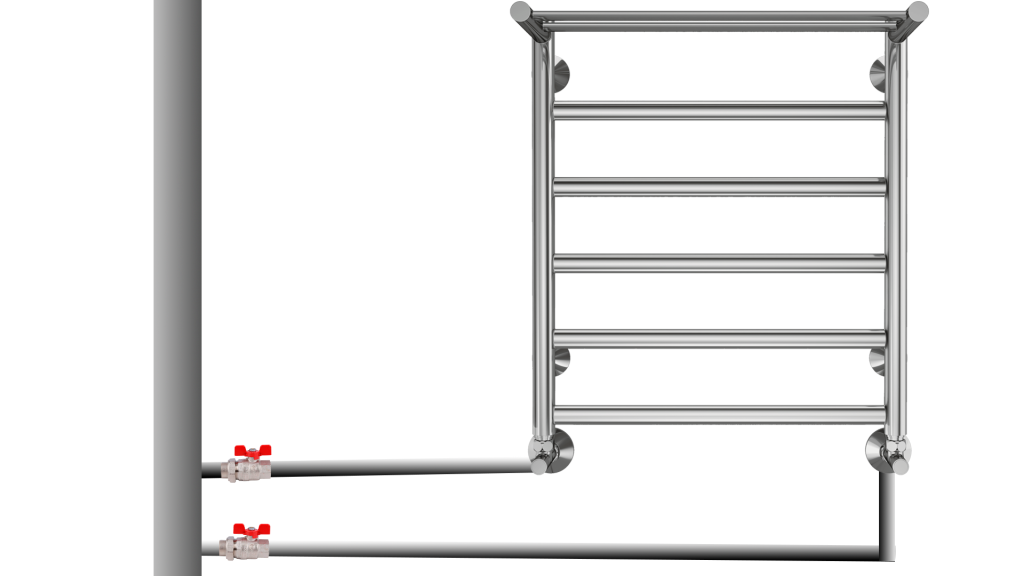

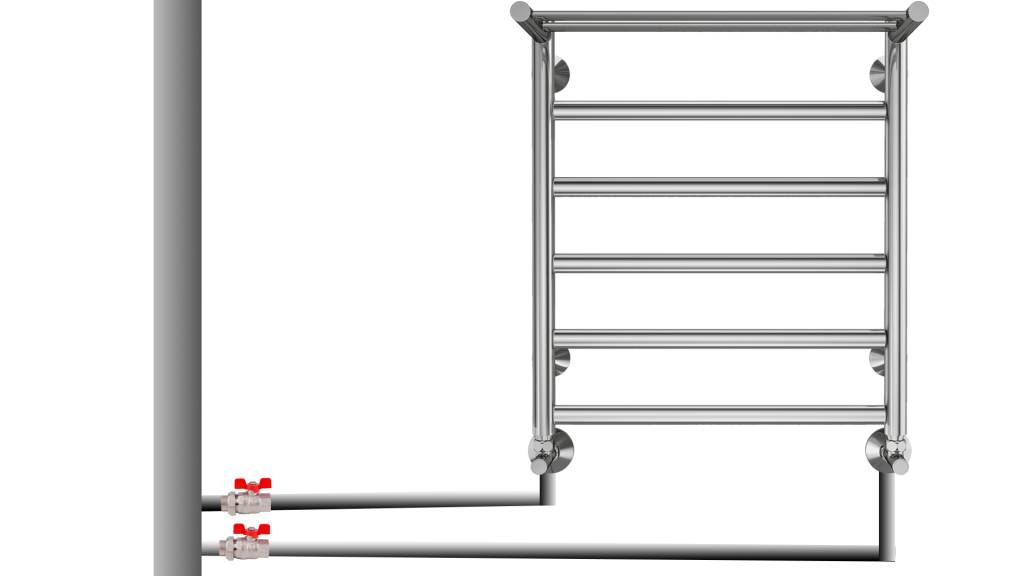

На картинке – простейший вариант. Он отличается универсальностью, это означает исправную работу во всех направлениях потока воды высокой температуры. Однако необходимо соблюдать ряд условий:
- При расположении частей горизонтальной подводки следует обеспечить небольшой уклон в верхнюю часть от стояка к полотенцесушителю, с перепадами около 10-20 мм на погонный метр. Это условие не относится к трубам с внутренним диаметром от одного дюйма, а также к тем, которые не сильно удалены от стояка (не более 100 см).
- Необходимо, чтобы нижнее подключение в стояк было ниже прибор. До верхней точки подключения, когда применяется простой прямой байпас, строгие ограничения отсутствуют. Но все-таки рекомендуется постараться создать не сильный уклон на горизонтальном участке.
- Обязательная термоизоляция труб подводки, которые в подобных условиях почти во всех случаях убираются в стены.

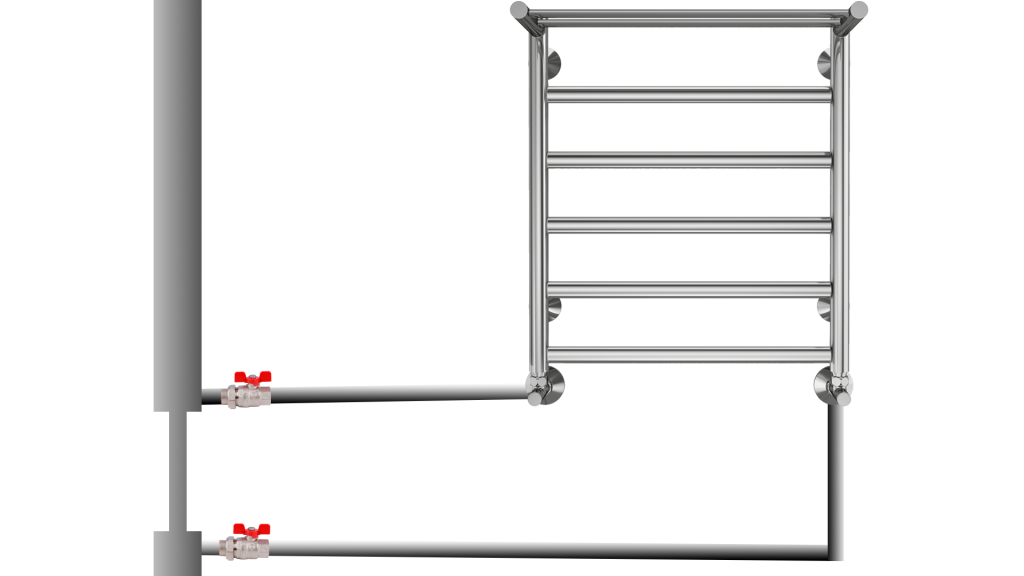

Такой способ – один из вариантов того, о котором рассказано выше. Отличается лишь наличием вертикальных участков. Каких-либо дополнительных условий, помимо тех, о которых уже рассказано, нет. Напротив, то, что обе точки подключения к стояку расположены ниже прибора является оптимальным.
Как быть, когда байпас у стояка заужен или смещен, и необходима нижняя врезка? Если байпас так расположен, что возможно соблюдение правила о том, что точки подключения должны находиться ниже прибора, то волноваться и не стоит. Хотя крайне желательно в данной ситуации не создавать подъем горизонтального участка. В таком виде схема останется такой же универсальной и пригодной к работе при любом направлении воды высокой температуры – сверху вниз и наоборот.
Однако возможно и такое, что байпас установлен высоко, а переделывать это не хочется. Но это препятствует соблюдению правила по положению верхней точки подключения – иначе агрегат будет задранным к потолку. Что делать в этом случае?

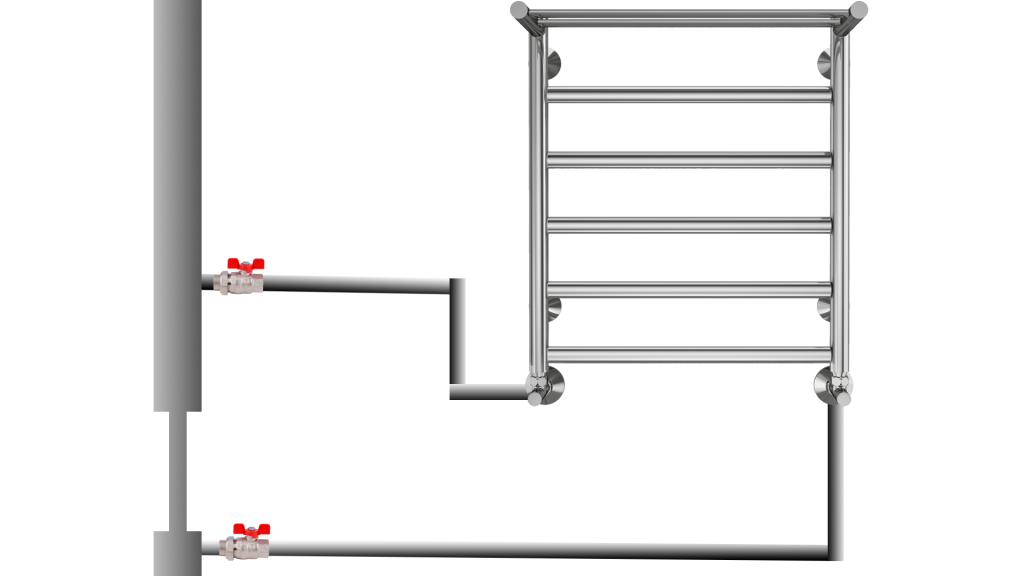

Поможет следующая схема (хотя у нее, к сожалению, есть и минусы):
При ее реализации необходимо соблюдать следующие условия:
- Подача воды для исправной работы полотенцесушителя может осуществляться только сверху вниз. При противоположном направлении, высок риск запирания в скором времени контура прибора и прекращение циркуляции по нему.
- В любом случае верхняя точка подключения к стояку не может находиться на более высоком уровне, чем верхняя граница прибора.
Если невозможно соблюдение этих условий, потребуется переделка стояка, организация новых точек подключения к нем, замена старого байпаса, если он был заужен или смещен, а также применение подходящей универсальной схемы.
Каких схем следует избегать в принципе?
Теперь разберем несколько вариантов подключения полотенцесушителя к стояку, которые являются ошибочными. Такие схемы либо совсем не работают, либо очень «капризные», поэтому пользоваться ими крайне не рекомендуется. И когда мастер, которого вы пригласили, начинает создавать что-либо подобное – лучше с ним не связываться.
Рассмотрим такие схемы подробно:

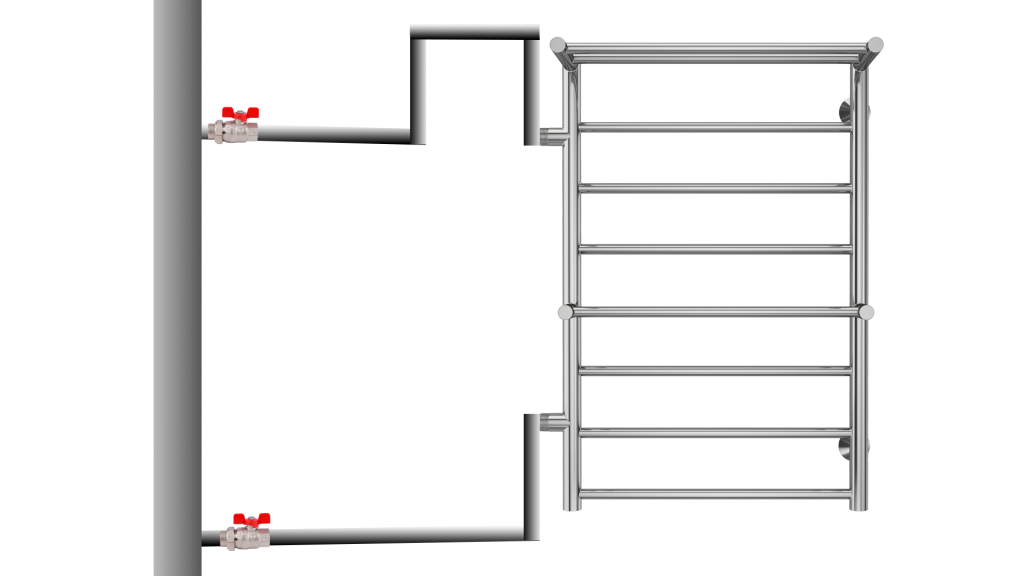

Попытки замаскировать верхнюю часть горизонтальной подводки, к примеру, над подвесным потолком. В некоторых случаях результатом становится следующее:
Возражениями могут быть – мол, ничего же не стоит установить на этой петлей воздухоотводящее устройство или кран Маевского. Но и у нас есть возражения – зачем так все усложнять с подобной схемой, которую не назовешь адекватной? Легче же сразу подобрать более простой и надежный вариант.

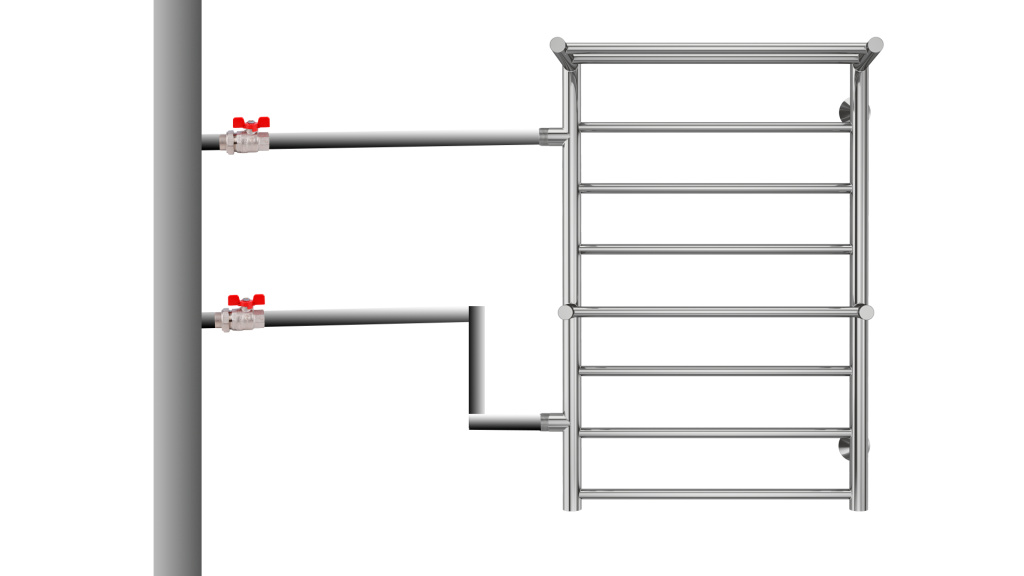

Еще одна схема, которую лучше избегать – если при боковом варианте точка подключения нижней подводки находится более высоко, чем нижней край прибора. В большинстве случаев такое происходит при отсутствии желания переделки стояка, который остался после предыдущей модели устройства.
Образовавшаяся петля (отмечена на изображении красным круглом) становится своеобразной «ловушкой» для потока воды. Тут в нижней точке, скорее всего, произойдет встреча потока принудительного, который зависит от напора, и гравитационного, на который влияет разная плотность воды, и выйти ни один из них не сможет. Первый будет перекрыт напором в стояке, другой – водой более высокой температуры, находящейся в верхней части прибора. Она при этом будет охлаждаться, устремляться в нижнюю часть, однако образовавшаяся «западня» станет всяким образом создавать для этого препятствия.
В результате включившийся, казалось бы, сначала полотенцесушитель в скором времени будет остывать, при этом понижение температуры будет неравномерное. Из-за того, что сталкиваются водные потоки, в контуре образуются застои, и воде просто будет легче циркулировать по стояку, чем искать себе пути сквозь лабиринты агрегата.
Возможно, в некоторых случаях такая схема может быть рабочей – большое значение имеет напор и температурные показатели воды в стояке. Однако не стоит надеяться, что вам повезет, лучше сразу посчитать эту схему за нерабочую и выбрать более надежный вариант, чем потом расстраиваться из-за того, что полотенцесушитель не выполняет свои функции.

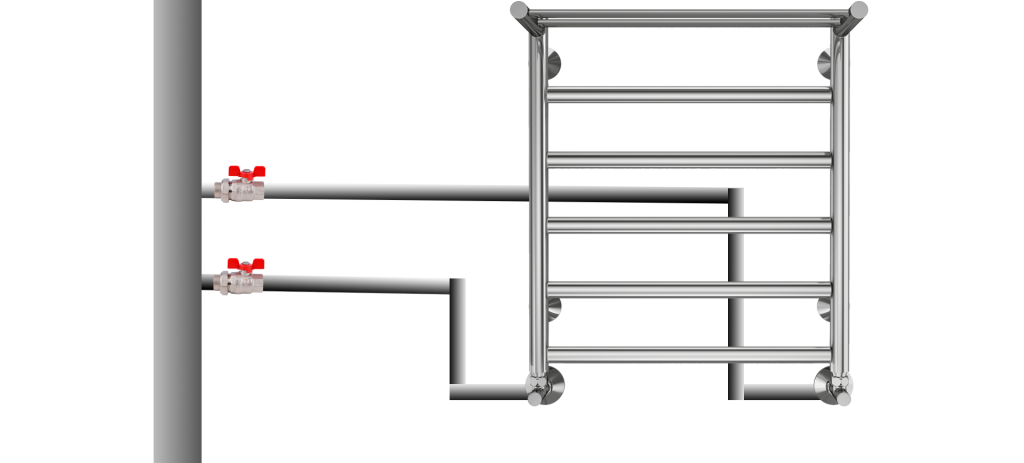

И последняя схема, которую использовать крайне не рекомендуется:
Здесь можно увидеть нарушения всех правил – обе точки подключения расположены более высоко, чем нижняя граница устройства при его нижнем подключении. Это уже повод подумать, что у воды не будет никакого стимула передвигаться по контуру полотенцесушителя. Помимо этого, имеется несколько «ловушек» для водных потоков. А это значит, что контур в скором времени запрется, даже если сначала и будет какая-либо циркуляция. Но то что это случится, маловероятно – у воды есть большое количество причин найти себе более легкий и быстрый путь сквозь стояк.
У каждой из приведенных схем ошибочного подключения бывают свои вариации. Поэтому главное понять суть ошибки, почему прибор не будет работать, чтобы не допустить подобной установки.
Подключение полотенцесушителя в загородном доме
У монтажа полотенцесушителя в своем доме есть масса плюсов:
- не нужно получать разрешение организации ЖКХ и оповещать соседей;
- размеры устройства не ограничены типовыми размерами ванных комнат в квартирах;
- при наличии своей скважины с чистой водой не происходит забивание труб загрязнениями и осадками, есть возможность купить импортную систему, для которой теплоноситель должен быть максимально качественным;
- хозяин имеет возможность поставить запорную арматуру в участке, каком захочет, поскольку приостановка циркуляции воды не оказывает воздействия на его наличие и температурные показатели у остальных пользователей центральной системы водоснабжения.
В частных жилых объектах монтаж полотенцесушителя осуществляется по такому же принципу, что и в многоквартирных.
Типичные ошибки самостоятельных мастеров
При самостоятельной установке полотенцесушителя могут быть допущены следующие распространенные ошибки:
- Трубы подводки неправильной конфигурации и уклона. Если нет уклона в узких соединительных участках и патрубок врезан выше того места, где находится отвод, может застаиваться теплоноситель. Из-за наличия петель система работать не будет.
- Запорная арматура установлена перед байпасом, без него или на нем. Если кран будет перекрыт, а для теплоносителя не будет альтернативного пути, подача горячей воды будет полностью прекращена, температура в стояке упадет.
- Воздух стравливается их системы, которая подключена к отопительному стояку. Некоторые пользователи не знают, как подключен полотенцесушитель. По ошибке посчитав, что трубы остывают из-за воздушной пробки, делают попытки отсоединения патрубка и стравливания газа. В отопительном стояке все время есть вода, поэтому при демонтажных работах, если не перекрыть общий кран, случится потоп в квартире.
- Применение подводящих труб из металлопластика. Чтобы сэкономить пространство, некоторые неопытные мастера устанавливают на отводы прибора гибкие шланги. Из-за этого повышается гидравлическое сопротивление, в системе появляется лишний воздух, теплоноситель застаивается. Помимо того, фитинги для систем из металлопластика обладают объемной внутренней частью, укрепляющей соединение, но уменьшая диаметр трубы.
- Байпас слишком сильно сужен. Если диаметр приспособления будет уменьшен более чем на один размерный шаг, циркуляция будет хуже, температура воды в каждой водозаборной точке, находящейся ниже, уменьшится, ухудшится напор во всем стояке.
Ошибки в разведении труб приводят не только к снижению давления в системе горячего водоснабжения, но и к повышению нагрузки на соединения полотенцесушителя. Если неправильный монтаж станет причиной затопления соседей или аварийной ситуации на стояке, хозяин жилплощади должен будет оплатить пострадавшим ущерб.
Заключение
Из всего вышесказанного становится понятно, что существует довольно много работающих схем подключения полотенцесушителя, некоторые их полностью универсальны. Если вы собираетесь устанавливать прибор самостоятельно – еще раз просмотрите чертеж, по которому будете его собирать, проверьте наличие возможных ошибок. Если работы будет выполнять приглашенный мастер – попросите, чтобы он показал схему, которую планирует реализовывать.
